63빌딩 백리향 연회장의 음향시스템

2021년에 제가 시스템을 설치하고 최근에 연회장을 리모델링 한 후 일부 스피커 업그레이드로 방문하였습니다.

인테리어 변경 후 기존에 설치된 스피커를 일부 업그레이드 하셨습니다.

안녕하세요 검은곰 입니다. ​ 오늘은 2021년에 제가 백리향이라는 고급 중식 레스토랑의 연회용 음향 시스템의 설치 내용입니다. 보통 고급 레스토랑의 경우 VIP가 참석하는 조찬모임등 다양한 클라이언트의 요구에 맞추어 음향에도 신경을 많이 씁니다. ​

야마하의 상업용 스피커 제품군 입니다.

최근에는 프로오디오 브랜드에서 상업시설용 솔루션을 많이 출시하고 있어서 좀 더 스마트하게 또 고급지게 구성할수 있습니다. 그런 시스템은 좋은 성능을 보여주고 셋업이후 사용자가 큰 부담없이 시스템을 조작 할 수 있도록 디자인 되어서 좋은 반응들을 보여줍니다. ​

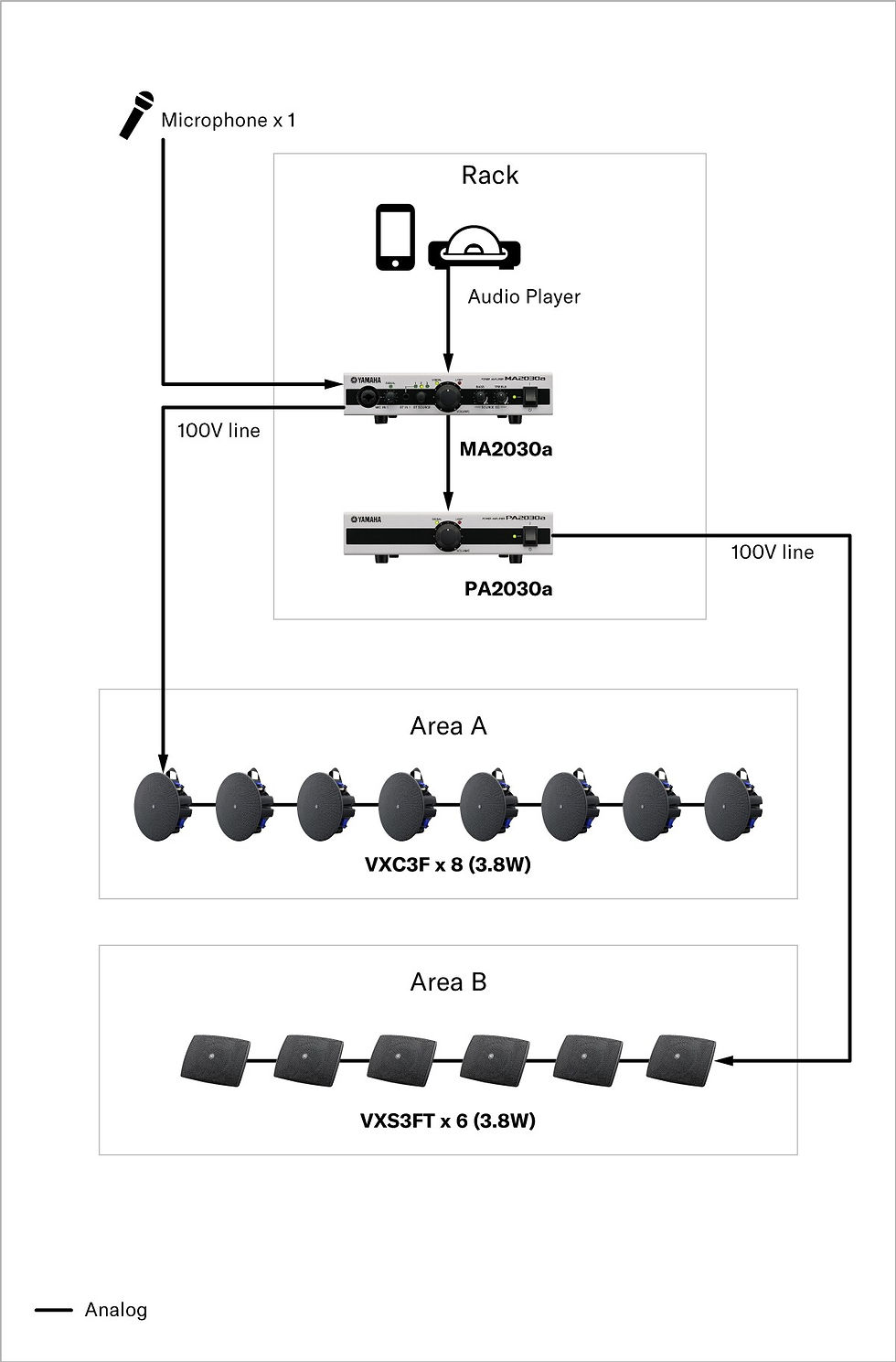

야마하 제품으로 구성한 일반적인 레스토랑의 시스템 구성도 입니다.

하지만 때때로 사용자들의 운용 환경에 따라서 그러한 상업시설용 시스템이 불편하기도 있습니다. 이번 현장도 그런 케이스인데 최초에 의뢰를 받았을 때는 실링스피커에 룸 컨트롤러를 사용하여 존 컨트롤이 되는 시스템을 구성하려 하였으나 레스토랑의 영업방식을 보았을 때 좀더 전문적인 조작과 직접 장비를 컨트롤 할 수 있어야 하는 특징이 보였습니다. 하지만 이러한 정보를 사용자분들이 이해하고 사전에 설명을 해주시면 좋지만 그분들도 전문가가 아니라 운용에 관한 설명을 해주시는데 한계가 있습니다.

처음엔 이걸로 구성하려 했습니다. DSP를 가지는 앰프라 각룸에 볼륨 컨트롤러를 두고 메인은 터치 컨트롤러로 구성하려고 했어요

57층에서 보는 백리향의 전경. 여기서 풍경보면서 밥먹으면 행복할거 같아요

따라서 기존에 구상하던 시스템을 취소하고 기존에 고객이 사용하는 방식을 바탕으로 새로운 기술이 적용된 시스템으로 변경하기로 합니다. ​

이전에 설치된 장비들.. 좋은 장비들이지만 너무 오래되었습니다.

새롭게 구성 할 장비의 방식은 기존에 사용하던 장비의 구성을 파악해보면 알 수 있습니다. 기존에 사용하던 아날로그 믹서를 중심으로 플레이어, 무선마이크를 주로 사용하는 구조에 연회장 전체를 사용하거나 연회장을 4개의 룸으로 나누어 별도로 사용하기도 하는 구조입니다.

따라서 무선마이크, 플레이어, 각 룸의 마이크 인풋을 사용하고, 4개의 룸에 개별 출력과 레코딩이 가능한 시스템이 필요합니다. 그래서 믹서는 Allen&Heath의 QU-PAC을 사용합니다. 랙마운트가 되면서 조작이 가능한 컴팩트한 믹서로 요구되는 구성을 모두 충족하는 제품입니다.

또 이 연회장의 경우 미디어를 플레이하는 장비가 과거 CD만 사용이 가능했지만 최근의 추세에 맞추어 CD와 함께 USB, SD카드, 블루투스가 가능한 TASCAM의 CD400을 적용하여 고객들의 다양한 미디어에 대응하도록 합니다.

설치된 모습. 맨 위에 무선마이크 안테나 판넬을 설치해 안테나가 앞으로 나오도록 설치하여 수신률의 저하를 막았습니다.

무선마이크는 SHURE의 최신 제품인 SLXD를 적용하였습니다. 무선마이크는 특별할거는 없지만 900MHz의 파장이 짧은 주파수 특성을 고려해 본다면 안테나가 랙안쪽에 위치하면 수신률이 감쇄되는 문제를 감안하여 안테나가 앞쪽으로 나올수 있도록 판넬을 제작하여 설치하였습니다.

연회장을 다니면서 무선으로 믹서를 운용할수 있게 네트워크도 구성하였습니다.

그리고 믹서를 Allen&Heath의 QU-PAC을 선택한 또다른 이유는 바로 리모트 어플 QU-PAD 때문입니다. Allen&Heath의 리모트 어플은 동급의 다른 디지털 믹서보다 디자인이나 사용성이 더 좋아 사용자분들이 더 잘 사용 할 수 있습니다.

기존에 사용중인마이크 판넬인데 오래되어서 교체를 요청해 주셔서 분리중의 모습입니다. 멀티케이블의 채널에 여유가 있었네요..

시스템은 단순한 구성이고 현장도 크지 않기 때문에 어려움 없는 공사를 예상하였지만 막상 작업에 투입되서 생각지 못한 변수를 만나게 됩니다. 그것은 이전에 설치된 장비들의 케이블인데 금속배관이 사용된 이현장에서 기존에 입선된 오래된 케이블을 모두 제거해야 새로운 케이블이 입선가능한데 기존 케이블이 배관에 비해 두꺼워 제거하는데 어려움이 있었습니다.

연회장에 설치된 마이크 입력 판넬입니다. 판넬의 채널각인은 믹서의 채널 입력과 동일한 각인으로 직관적으로 운용이 가능합니다.

유선마이크로 판넬의 입력을 확인중입니다.

케이블 배선과 랙에 장비를 설치 완료하고 스피커를 설치합니다. 이번에 사용된 스피커는 Audio-Performance의 MX8과 Qube3-Pro-install 입니다.

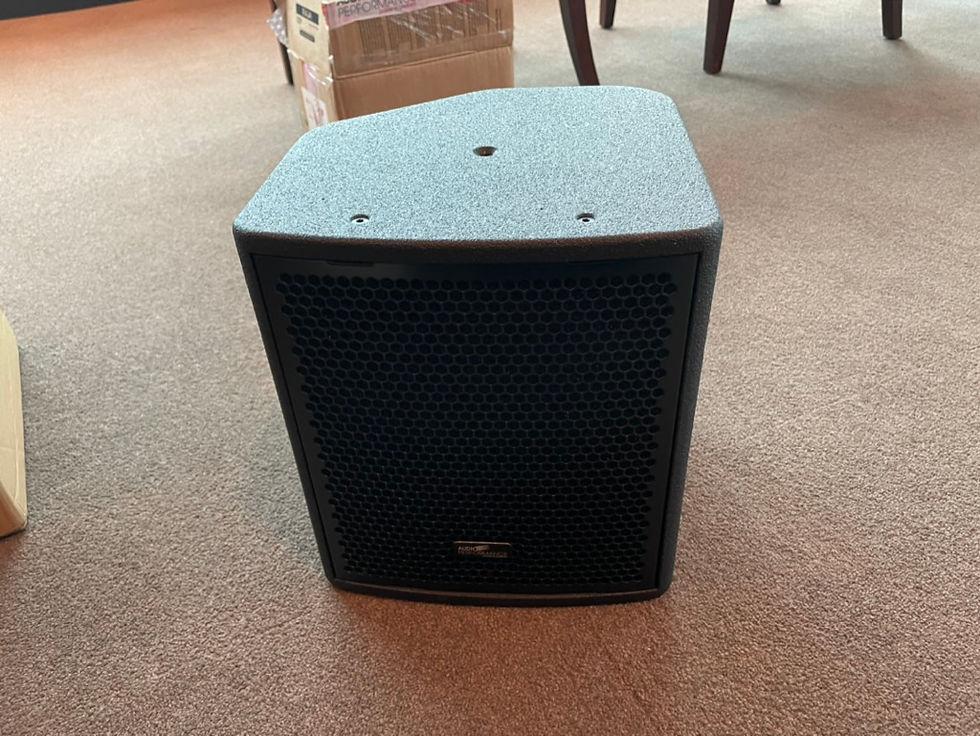

MX8. 8인치 동축스피커 입니다.

MX8은 연회장의 메인 스피커의 역활을 하며, Qube3-Pro-install은 보조스피커, 룸의 스피커로 사용되었습니다. MX8은 8"우퍼에 동축형으로 200W의 출력과 124dB SPL 읍압을 가지고 플랫한 주파수특성을 가지고 있어 다용도로 사용됩니다.

설치를 위해 준비중인 모습..

설치가 완료된 모습입니다. 이사진은 최근에 가서 찍은 사진입니다.

이렇게 구성을 하고 사용자 분들은 아이패드 어플만 익숙해지지면 매우 편리한 시스템으로 운용이 가능합니다. 이러한 시스템을 고민중이시거나 시스템 또는 설치된 제품이 궁금하시면 언제든지 연락주시기 바랍니다. ​ 감사합니다. ​
